Con más de 330.000 habitantes y un perfil geotécnico que alterna margas, areniscas y arcillas expansivas, Alicante exige verificaciones de carga que vayan más allá del sondeo puntual. El ensayo de placa de carga (PLT) se realiza in situ para obtener la curva de asentamiento real del terreno bajo una presión determinada, un dato crítico cuando se proyectan losas de cimentación o zapatas corridas en zonas con rellenos antrópicos como Playa de San Juan o el ensanche del PAU. La altitud media de la ciudad, que asciende desde el nivel del mar hasta los 40 metros en pocos kilómetros, genera transiciones de suelo que obligan a comprobar la homogeneidad del estrato de apoyo. Nuestro equipo técnico ejecuta ciclos de carga-descarga según la normativa vigente, empleando placas rígidas de 300, 600 y 762 mm de diámetro. Antes de movilizar el equipo a la parcela conviene tener claros los resultados de una calicata exploratoria para identificar la cota de apoyo, y si el perfil presenta intercalaciones blandas, el ensayo CPT permite correlacionar la resistencia en punta con la presión de hundimiento obtenida en el PLT.
El módulo de deformación Ev2 y el coeficiente de balasto Ks obtenidos con PLT eliminan la incertidumbre de las correlaciones indirectas en suelos residuales de Alicante.
Metodología y alcance
La ventaja del PLT en Alicante es que reproduce la condición de carga real de la estructura, evitando las correcciones empíricas que requieren los ensayos de laboratorio sobre muestras alteradas. Para losas de hormigón armado y pavimentos industriales, el dato del coeficiente de balasto (Ks) que se extrae del ensayo es indispensable para el cálculo de asientos diferenciales. Cuando el estrato de apoyo presenta gravas cementadas típicas de la zona de Muchamiel, complementamos la placa de carga con un estudio de granulometría para caracterizar la fracción gruesa que condiciona la rigidez del conjunto.
Factores del terreno local
La Vega Baja y los limos yesíferos que afloran al oeste del casco urbano alicantino presentan un riesgo de colapso moderado cuando se saturan. Un PLT ejecutado sin control de humedad previa puede arrojar una capacidad portante falsamente alta que luego se desploma con las primeras lluvias torrenciales de otoño. Para mitigar este riesgo, el ensayo de placa de carga debe realizarse tras un riego controlado o sobre una muestra representativa de la humedad de servicio. En terrenos con pendiente superior al 15 por ciento, como los taludes del Monte Benacantil, la interpretación del bulbo de presiones debe considerar la excentricidad de la carga y la proximidad de estratos menos competentes. Un informe geotécnico que ignore la heterogeneidad lateral del terreno y se base exclusivamente en un PLT puntual corre el peligro de subestimar los asientos diferenciales, por lo que siempre recomendamos ejecutar al menos tres ensayos distribuidos en la planta de la futura edificación.
Marco normativo
UNE 103808:2006 (Ensayo de carga vertical de suelos mediante placa estática), DIN 18134 (Determinación de la deformación y la resistencia al corte mediante ensayo de placa de carga), UNE 103/D1196 (Standard Test Method for Repetitive Static Plate Load Tests of Soils and Flexible Pavement Components)
Otros servicios relacionados
Ensayo de Placa de Carga en Campo

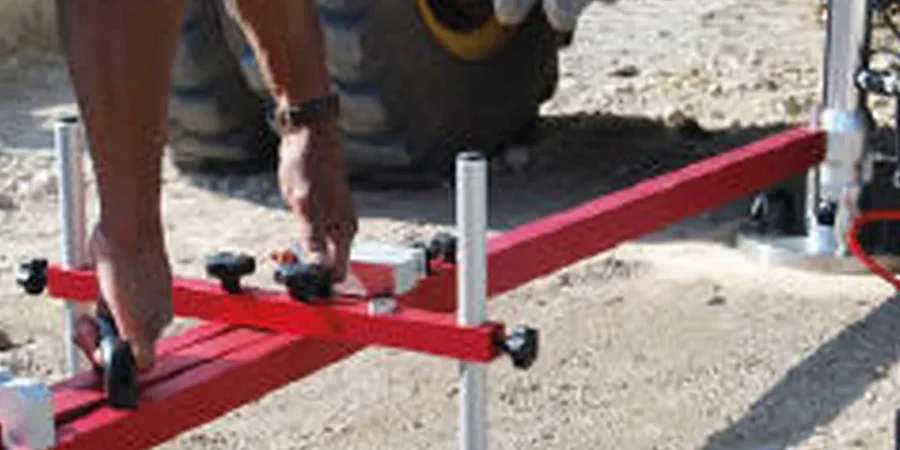

Desplazamos un equipo autónomo con gato hidráulico de 200 kN, placa rígida y tres comparadores de 0.01 mm. Ejecutamos el ciclo de carga conforme a UNE 103808, entregando curva asiento-presión, Ev1, Ev2 y Ks en el mismo día.
Control de Compactación y Ev2
Para rellenos estructurales y plataformas de ferrocarril o carretera, realizamos el control de la relación Ev2/Ev1 según pliegos técnicos. Verificamos que la base granular alcance el módulo de deformación exigido antes de extender la capa de rodadura.
Cálculo de Asientos y Coeficiente de Balasto
Procesamos los datos de campo para calcular el módulo de reacción vertical (Ks) corregido por dimensiones de zapata o losa, entregando el parámetro listo para el software de cálculo estructural del proyecto.
Parámetros típicos
Preguntas comunes
¿En qué tipo de suelos de Alicante es obligatorio el ensayo de placa de carga?
El PLT se exige siempre que el proyecto contemple una cimentación superficial sobre rellenos compactados, suelos granulares gruesos con cantos o margas meteorizadas donde la extracción de muestras inalteradas para laboratorio no es viable. En Alicante esto es frecuente en las plataformas del PAU, polígonos industriales de Elche y explanadas portuarias.
¿Cuánto cuesta un ensayo de placa de carga en Alicante?
El precio de un ensayo de placa de carga completo (dos ciclos de carga con placa de 600 mm) oscila entre €420 y €640, dependiendo de la accesibilidad de la parcela y la necesidad de contrapeso adicional con camión o retroexcavadora.
¿Qué diferencia hay entre el módulo Ev1 y Ev2 en un PLT?
El módulo Ev1 se obtiene en el primer ciclo de carga y refleja el comportamiento del suelo en su estado inicial, incluyendo cierta compactación por la presión aplicada. El módulo Ev2 se mide en el segundo ciclo y representa la rigidez del suelo ya preconsolidado por el ensayo. La relación Ev2/Ev1 no debe superar 2.2 para considerar que el terreno tiene una compacidad adecuada y no presentará asientos significativos bajo cargas repetidas.
¿Cuánto tiempo se tarda en ejecutar un PLT y obtener los resultados?
Un ensayo de placa de carga con dos ciclos completos se ejecuta en aproximadamente 45 a 60 minutos por punto. Los resultados preliminares de Ev1, Ev2 y Ks se entregan en campo al finalizar la prueba, y el informe técnico definitivo con curvas y fotografías se remite por correo electrónico en un plazo de 24 a 48 horas.
¿Qué tamaño de placa se necesita para una losa de cimentación?
Para losas de cimentación la placa debe tener un diámetro mínimo de 600 mm (762 mm si el terreno contiene gravas). La regla general indica que el diámetro de la placa debe ser al menos cinco veces el tamaño máximo del árido del suelo de apoyo. Cuanto mayor es la placa, mayor es el bulbo de presiones y más representativo es el módulo de deformación obtenido para el cálculo de asientos de la losa real.
