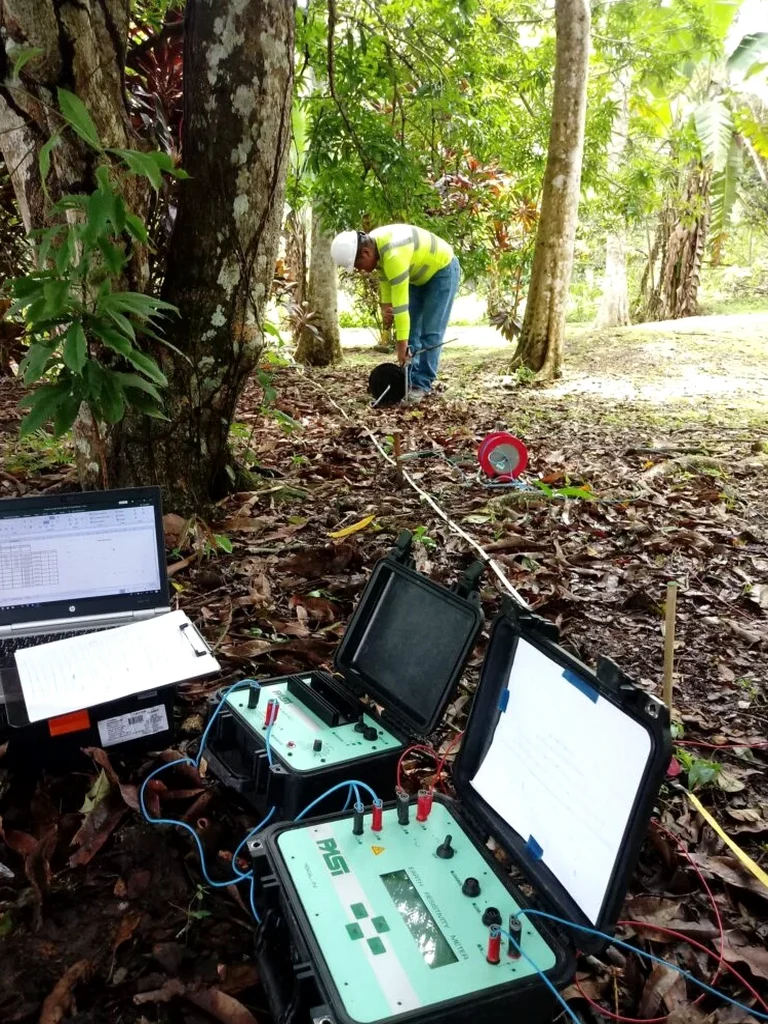

Un proyecto de urbanización en la zona del PAU 5 nos obligó a replantear la campaña. La parcela, en una ladera con vistas al castillo de Santa Bárbara, mostraba afloramientos de calcarenita, pero el promotor necesitaba confirmar la profundidad del nivel freático antes de excavar los sótanos. La solución fue un tendido de cable multielectrodo con dispositivo Wenner-Schlumberger. En Alicante, donde la interfase entre materiales miocenos y cuaternarios puede ser muy abrupta, un SEV bien ejecutado evita perforaciones ciegas. Combinamos estos perfiles con ensayos SPT para correlacionar valores de resistividad con la compacidad del terreno, y con calicatas exploratorias para identificar visualmente los contactos litológicos en los primeros metros.
En la Vega Baja alicantina, un perfil SEV de 200 metros puede distinguir entre un acuífero dulce y una cuña de intrusión salina con solo 3 ohm·m de diferencia.
Metodología y alcance
Factores del terreno local
El desarrollo del casco histórico de Alicante, encaramado sobre la ladera del Benacantil, y la expansión posterior hacia el ensanche portuario, generaron una trama urbana con rellenos antrópicos muy heterogéneos. Bajo calles como Castaños o San Francisco, encontramos a menudo restos de antiguas murallas, pozos cegados y conducciones abandonadas. Un SEV mal interpretado en estos contextos puede confundir una oquedad colapsada con una zona de baja resistividad por humedad. El riesgo de colapso diferencial existe. Por eso, en el centro tradicional correlacionamos cada anomalía resistiva con sondeos mecánicos. En solares de la Albufereta, la presencia de limos orgánicos con resistividad inferior a 8 Ω·m exige verificar el potencial de asientos a largo plazo.
Marco normativo
UNE-EN ISO 22476-15, UNE 20-572 (puesta a tierra), IEEE Std 81-2012, Eurocódigo 7 (EN 1997-2)
Otros servicios relacionados
Perfiles SEV para geotecnia
Definición de la columna estratigráfica por contrastes de resistividad. Identificación del espesor de costra caliza, localización de niveles arcillosos y detección de cavidades kársticas antes de la cimentación.
Puesta a tierra y diseño eléctrico
Cálculo de la resistividad aparente del terreno para subestaciones, parques solares y aerogeneradores. Aplicamos el modelo de suelo bicapa con el método de Tagg para obtener los parámetros que exigen las ingenierías de detalle.
Prospección hidrogeológica
Detección de la interfase agua dulce-agua salada en acuíferos costeros. Empleamos SEV con apertura de hasta 200 metros para delimitar el espesor saturado y la posición de la cuña salina en el Baix Vinalopó.
Parámetros típicos
Preguntas comunes
¿Qué precio tiene un estudio de resistividad eléctrica en Alicante?
Un sondeo vertical eléctrico (SEV) con interpretación de columna geoeléctrica y perfil de resistividad cuesta entre 340 € y 490 €, dependiendo de la profundidad de investigación y el número de electrodos necesarios.
¿Qué normativa se aplica al diseño de puestas a tierra con SEV?
Seguimos la UNE 20-572 y la IEEE Std 81-2012 para la medida de resistividad. Para la interpretación del modelo de suelo aplicamos el método de Tagg y las curvas patrón de Orellana-Mooney, que son el estándar en el sector eléctrico español.
¿En qué tipo de suelo alicantino funciona mejor un SEV?
El SEV da perfiles muy nítidos en las margas y calcarenitas del Mioceno que afloran en el Cabo de las Huertas y la Serra Grossa. En los limos cuaternarios de la Albufereta distinguimos bien las capas saturadas porque la resistividad cae drásticamente por debajo de 5 Ω·m.
